Se existe uma forma garantida de jogar dinheiro fora em engenharia, ela atende pelo nome de “projeto de tubulação mal resolvido”. E, não, não estamos falando de ausência de tecnologia 3D ou modelagem bonita para impressionar cliente. Estamos falando de algo mais básico, mais visceral: decisões equivocadas de layout que, sorrateiramente, explodem custos durante a obra e continuam sangrando a operação por décadas. Não acredita? Então me acompanhe enquanto abrimos essa caixa de Pandora recheada de válvulas inalcançáveis, pipe racks subdimensionados e tie-ins feitos no chute.
Você talvez tenha aprendido que um projeto de tubulação começa com P&ID, passa por um 3D caprichado e termina com spools cortados com precisão suíça. Mas a realidade — principalmente em brownfields — é outra. Por trás de cada retrabalho, cada interferência grotesca e cada manutenção impraticável está um pecado original cometido lá atrás, na fase de layout. É aqui que o jogo começa a ser perdido: quando o engenheiro ignora acessos de manutenção, despreza rotas de içamento, subestima a largura do pipe rack ou confia cegamente no modelo sem conferir a realidade da planta com nuvem de pontos. O resultado? Um Frankenstein funcional, onde cada parafuso apertado custa uma fortuna.
Vamos ao primeiro erro clássico e talvez o mais invisível: ignorar acessos de manutenção. Parece óbvio, mas não é. Já vi válvula de bloqueio posicionada com requinte estético no 3D, mas que exigia contorcionismo olímpico para ser operada. Já vi transmissor de pressão instalado a três metros de altura sem plataforma, como se calibrar fosse tarefa para drone. E tudo isso aprovado, claro, porque no modelo estava “bonito”. A falha aqui é conceitual: o layout não deve ser feito só para construir, mas para operar. Isso exige zonas de manutenção bem definidas, com clearances adequados, áreas de extração acessíveis e rotas livres para ferramentas, macacos hidráulicos e braços humanos. Em pipe racks, por exemplo, a mudança de direção deve ser feita em elevação, não no plano, justamente para não obstruir passagens futuras.

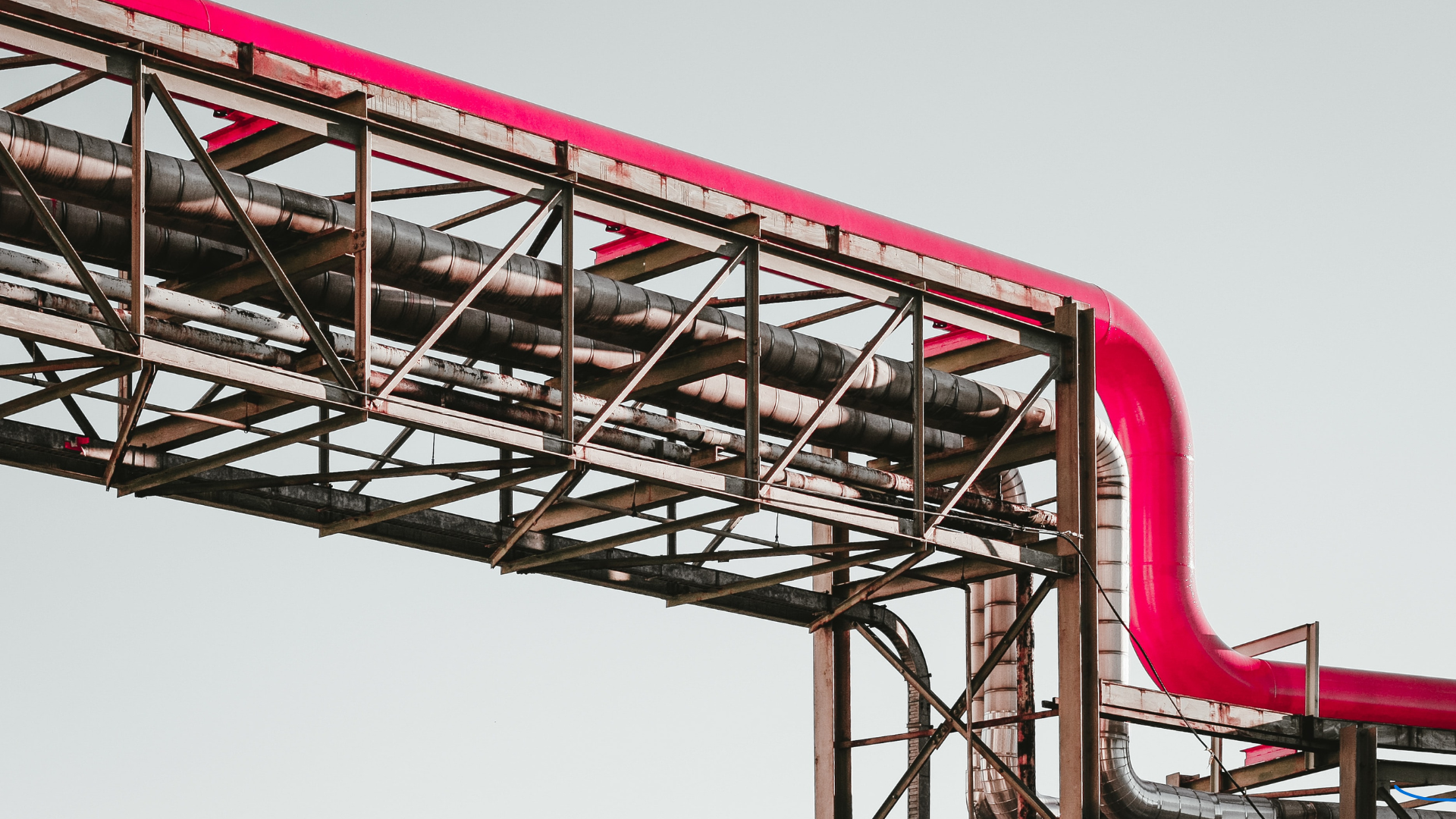

O segundo erro: irmão siamês do primeiro é o pipe rack subdimensionado. É impressionante como ainda se projeta rack como se fosse prateleira de supermercado, usando largura mínima como se fosse dogma religioso. A margem de crescimento é negligenciada em nome de economia imediata, como se ampliar plantas fosse um pecado raro. Spoiler: não é. Referências como a ScienceDirect indicam largura mínima típica de 6 metros, com pelo menos 20% de reserva para linhas futuras. E não basta só deixar espaço: essa capacidade residual precisa estar documentada, por baia e por camada. Só assim o pipe rack deixa de ser um improviso e passa a ser uma estrutura estratégica.
Terceiro erro: rotas de içamento inexistentes ou bloqueadas. Parece detalhe? Então tente substituir um trocador de calor de três toneladas no meio da planta sem ter corredor livre para guindaste ou monovia. Cada interferência vira obra civil. E mais uma vez, tudo porque no 3D não se modelou o envelope de segurança aquele volume sagrado por onde nada pode passar. Cabos, bandejas, passarelas: tudo isso precisa ser planejado para não bloquear o caminho de manutenção pesada. O modelo 3D deve mostrar esses corredores, e qualquer bloqueio precisa ser justificado. Caso contrário, você está desenhando uma armadilha, não um layout.
Quarto erro: distâncias térmicas insuficientes. Misturar linha de vapor a 180°C com cabo de instrumentação sensível é pedir para viver no looping infinito da recalibração. Sem falar na deriva dos sinais, nos alarmes falsos e na perda de confiabilidade. A separação térmica é um pilar invisível da estabilidade operacional. E não se trata só de separar fisicamente: exige balanceamento térmico do layout, identificação de pontos quentes, inserção de barreiras térmicas e previsão de loops e pontos de ancoragem que absorvam a dilatação sem comprometer suportação.
Erro cinco: tie-ins mal posicionados. Aqui mora o terror dos brownfields. É o clássico caso de flange que “teoricamente” casa, mas que na prática tem ovalização, offset ou excentricidade suficiente para impedir o fechamento. Tudo porque ninguém validou a geometria da boca existente com nuvem de pontos. Pior ainda: muitos tie-ins são projetados sem janela de parada definida, o que significa que a linha precisa ser interrompida sem planejamento, causando caos produtivo. A regra é simples: todo tie-in deve ter janela validada com operação e geometria aferida em campo. Não é capricho, é sobrevivência.
Erro seis: esquecer drenos e respiros. Parece trivial, mas é um erro fatal. Linhas sem pontos de drenagem acumulam condensado, que vira corrosão interna. Ou ar preso que vira golpe de aríete. Ou simplesmente impedem a purga adequada, dificultando comissionamento. Drenos e respiros devem estar no spec, tratados como item de segurança e não como acessório opcional. E devem ser inseridos nos pontos certos: dreno no ponto mais baixo, vent no ponto mais alto. Simples assim. Só que muita gente esquece.
Sétimo erro: instrumentação sem ergonomia. Já tentaram tirar um transmissor de vazão preso entre duas tubulações a 1,20 metro do chão e com 15 centímetros de espaço lateral? Pois é. Ergonomia na instrumentação não é só conforto: é condição para conformidade. Sem acesso adequado, não há manutenção, e sem manutenção, a planta vira loteria. O layout precisa prever altura de leitura, espaço para retirada de instrumentos e acesso para calibração. Simples, mas negligenciado.
Agora, vamos sair do campo dos erros e entrar no terreno fértil das decisões que salvam projeto. O pipe rack, por exemplo, é onde o bom layout mostra sua cara. Três decisões pagam o projeto: (i) mudar direção verticalmente, e não no plano, para liberar espaço lateral e evitar interferências futuras; (ii) separar camadas por temperatura ou serviço (quente, frio, utilidades), reduzindo cruzamentos e colapsos térmicos; (iii) reservar capacidade documentada por baia, que pode ser usada em ampliações sem gerar caos. Tudo isso parece óbvio, mas é ignorado por falta de governança simples.
E aqui está o pulo do gato: projetos de tubulação falham menos por falta de 3D e mais por ausência de governança. O tripé que transforma layout em engenharia é simples: decisão consciente, padrão claro e evidência em campo. Isso significa que, além de decidir com base em operação, você precisa documentar (por exemplo, a reserva de rack ou zonas de manutenção) e validar (com nuvem de pontos e simulações de acesso). Quando isso acontece, o projeto para de ser arte e vira engenharia de verdade.
Antes de emitir para construção, faça o checklist de revisão. Verifique acessos e manutenção: estão definidos os envelopes? As rotas de içamento estão livres? As válvulas são operáveis? No pipe rack, a largura está conforme? Existe reserva documentada? As mudanças de direção são por elevação? No aspecto térmico, há segregação adequada? As folgas e suportação estão corretas? Os tie-ins têm janela aprovada e foram validados com nuvem de pontos? Os drenos e vents estão nos pontos ideais, com rotas de descarte claras? A instrumentação tem acesso para calibração e retirada? E por fim, o envelope de segurança foi respeitado — com passarelas e bloqueios bem definidos?
Se a resposta para qualquer item for “não sei” ou “não verifiquei”, pare tudo. Porque você está prestes a construir um problema. E não há tecnologia que corrija uma decisão mal tomada.
Quer entender por que mudar direção por elevação ajuda? Porque evita bloqueios laterais e mantém rotas futuras livres — simples e eficaz. E sobre a largura recomendada do pipe rack? Depende do contexto, mas o padrão gira em torno de 6 metros, com 20% de reserva. Ajuste por disciplina e baia, como recomenda a ScienceDirect.
E quanto à dúvida que sempre surge: tie-ins em planta viva exigem nuvem de pontos? A resposta honesta: sim. Medir as bocas reais, com suas deformações e excentricidades, antes do spool, é o único caminho para evitar retrabalho. É engenharia baseada em evidência.
Se você quer aprofundar o tema e aplicar boas práticas em seus projetos, recomendo visitar o ecossistema da GENIA Innovation aqui.
Porque no fim do dia, um bom projeto de tubulação não é aquele que só serve para construir. É aquele que você não precisa reconstruir depois.
