O BIM – Building Information Modeling revolucionou a forma como arquitetos e engenheiros concebem, desenvolvem e gerenciam projetos de construção. Se no início o BIM era associado principalmente à sua dimensão 3D – a representação geométrica inteligente de modelos paramétricos –, hoje já é impossível falar em competitividade no setor sem mencionar dimensões como BIM 4D, 5D e 6D.
Mas o que essas dimensões realmente significam na prática? Como elas se aplicam ao cotidiano de arquitetos e engenheiros? E mais importante: como o uso dessas metodologias pode reduzir custos, aumentar a eficiência e trazer vantagem competitiva para empresas que utilizam softwares como REVIT?
Neste artigo, vamos explorar em profundidade o conceito de BIM 4D, 5D e 6D, mostrando suas diferenças, aplicações reais e como elas estão transformando o mercado da construção civil.
Relembrando o BIM 3D – A base de tudo
Antes de avançar para o BIM 4D, 5D e 6D, é importante destacar que tudo começa no BIM 3D.
O BIM 3D é o modelo tridimensional inteligente que representa a edificação com suas geometrias, materiais e propriedades associadas. Diferente de um modelo 3D tradicional, o BIM 3D já incorpora informações paramétricas que permitem gerar plantas, cortes, elevações e quantitativos automaticamente.
Ele é a base sobre a qual se constroem as demais dimensões.
O que é BIM 4D?
O BIM 4D adiciona a dimensão do tempo ao modelo 3D.
Na prática, significa que cada elemento do projeto pode ser associado a um cronograma de execução, permitindo a criação de simulações de construção ao longo do tempo.
Aplicações práticas do BIM 4D:
- Planejamento de obras: vincular atividades de cronograma ao modelo.
- Simulação de execução: visualizar passo a passo como será a construção.
- Análise de interferências temporais: prever conflitos na sequência construtiva.
- Comunicação com stakeholders: facilitar a compreensão de prazos por parte de clientes e investidores.
👉 Exemplo real: Imagine a construção de um hospital. No BIM 4D, é possível visualizar quando cada pavimento será erguido, quando a estrutura estará concluída e quando as instalações prediais serão executadas. Essa previsibilidade aumenta a eficiência do planejamento.
O que é BIM 5D?
O BIM 5D acrescenta a dimensão de custos ao modelo.
Isso significa que cada componente construtivo pode ser vinculado não apenas ao cronograma (4D), mas também ao orçamento do projeto.
Aplicações práticas do BIM 5D:
- Orçamento automatizado: extração de quantitativos diretamente do modelo.
- Simulações de cenários financeiros: prever variações de custos com base em mudanças no projeto.
- Controle de custos em tempo real: atualizar valores conforme ajustes no modelo.
- Tomada de decisão ágil: avaliar alternativas de projeto com impacto financeiro imediato.
👉 Exemplo real: Em um edifício corporativo, alterar o revestimento da fachada no modelo BIM 5D automaticamente ajusta o quantitativo e recalcula o custo total da obra. Isso permite tomar decisões embasadas ainda na fase de projeto.
O que é BIM 6D?
O BIM 6D traz a dimensão da sustentabilidade e operação.
Aqui, além de geometrias, tempo e custos, o modelo BIM passa a incluir informações relacionadas à eficiência energética, manutenção e ciclo de vida da edificação.
Aplicações práticas do BIM 6D:
- Simulação energética: prever consumo de energia em diferentes cenários.
- Gestão de manutenção: planejar reparos e substituições ao longo da vida útil do edifício.
- Análise de sustentabilidade: avaliar impacto ambiental e uso racional de recursos.
- Facility management: integração entre projeto e operação do empreendimento.
👉 Exemplo real: Em uma planta industrial, o BIM 6D permite simular o consumo de energia dos sistemas, prever manutenções preventivas em equipamentos e calcular a pegada de carbono ao longo da operação.

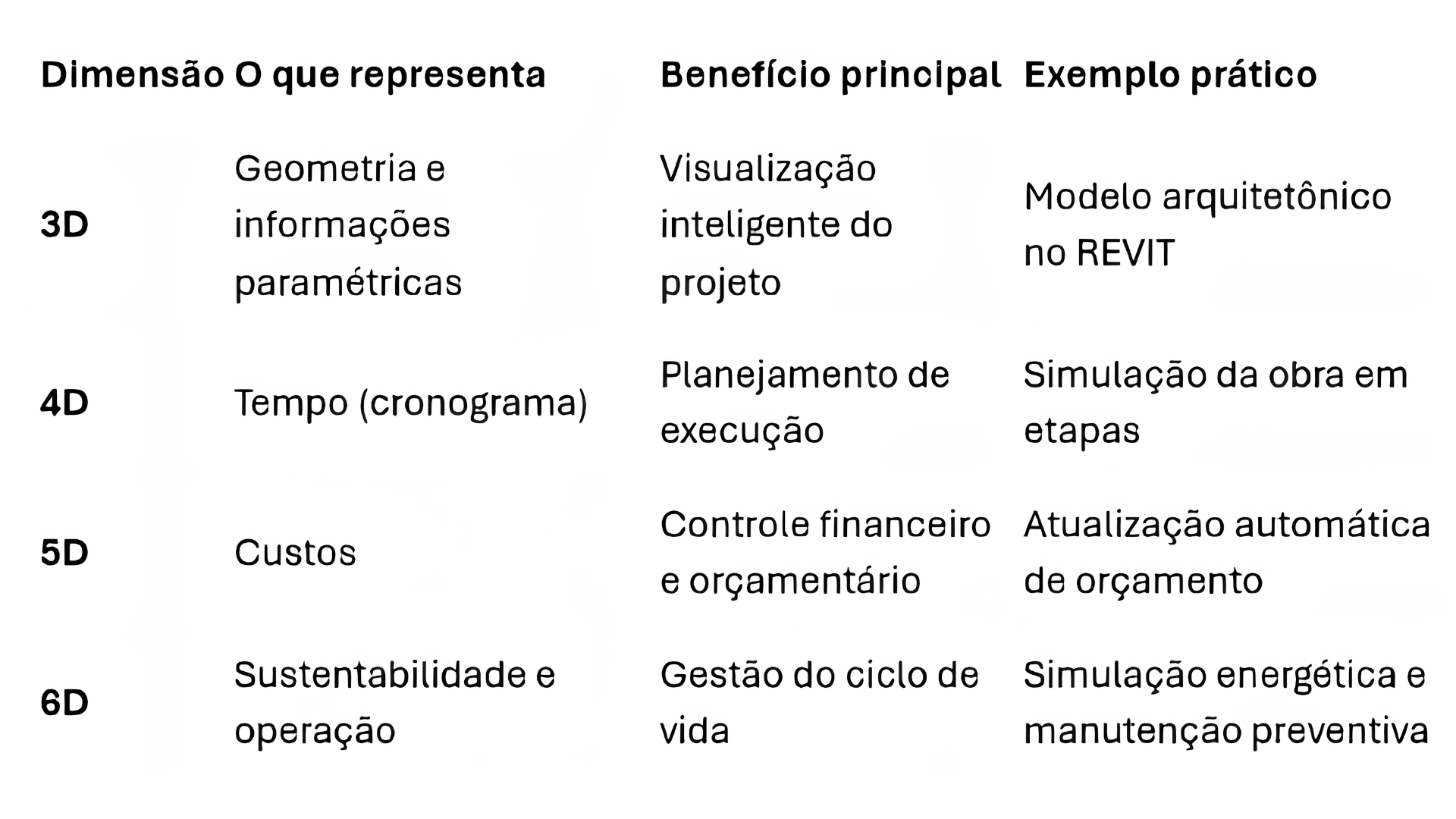

Comparativo BIM 3D, 4D, 5D e 6D
Vantagens do BIM 4D, 5D e 6D para arquitetos e engenheiros
- Previsibilidade
A capacidade de prever atrasos (4D), variações de custos (5D) e desempenho futuro (6D) traz mais segurança e confiabilidade.
- Redução de riscos
Com informações integradas, os riscos de estouro de prazo, orçamento ou falhas operacionais diminuem drasticamente.
- Melhor comunicação com clientes
Simulações em 4D e análises em 5D tornam o projeto mais transparente, fortalecendo a confiança do cliente.
- Sustentabilidade como diferencial competitivo
Empreendimentos que utilizam BIM 6D conseguem comprovar desempenho sustentável, algo cada vez mais valorizado em certificações como LEED e AQUA.
O papel do REVIT no BIM 4D, 5D e 6D
O REVIT é uma das principais ferramentas de aplicação prática do BIM.
- BIM 4D no REVIT: pode ser integrado a softwares de gestão de obras como Navisworks para vincular cronogramas.
- BIM 5D no REVIT: gera quantitativos precisos e pode ser conectado a bancos de preços para estimativas automáticas.
- BIM 6D no REVIT: incorpora parâmetros de desempenho energético e manutenção, servindo de base para softwares de análise.
Na GENIA, aplicamos o REVIT aliado ao laser scanning e à modelagem paramétrica para entregar modelos 4D, 5D e 6D completos e confiáveis.
Casos de uso na prática
- Shopping Center
- BIM 4D: planejamento da execução das áreas por fases.
- BIM 5D: previsão de custos por metro quadrado de lojas.
- BIM 6D: gestão de sistemas de climatização e energia.
- Complexo hospitalar
- BIM 4D: simulação da construção de alas em etapas sem interromper funcionamento.
- BIM 5D: controle orçamentário em tempo real durante alterações de projeto.
- BIM 6D: manutenção programada de equipamentos médicos críticos.
- Indústria de papel e celulose
- BIM 4D: prever paradas de produção para implantação de novas linhas.
- BIM 5D: calcular impacto financeiro de diferentes alternativas de layout.
- BIM 6D: reduzir custos de energia com simulações energéticas.
O futuro do BIM: 7D, 8D e além
Além do BIM 6D, o setor já discute outras dimensões:
- BIM 7D: foco em sustentabilidade e manutenção avançada.
- BIM 8D: integração com segurança no canteiro de obras.
- BIM 9D: digital twin, ou gêmeo digital, com monitoramento em tempo real.
Essas tendências reforçam que o BIM é um caminho sem volta para a digitalização da construção.
BIM 4D, 5D e 6D como diferencial competitivo
A diferença entre BIM 3D, 4D, 5D e 6D não está apenas na quantidade de informações, mas na capacidade de gerar valor real para arquitetos, engenheiros e clientes.
- O BIM 4D agrega tempo e planejamento.
- O BIM 5D acrescenta custos e previsibilidade financeira.
- O BIM 6D leva a gestão para todo o ciclo de vida, com foco em sustentabilidade.
Na prática, utilizar o BIM nessas dimensões é sair do campo da representação gráfica e entrar no universo da gestão estratégica da construção civil.
