As built industrial é a documentação técnica utilizada para representar aquilo que realmente existe em uma instalação, considerando modificações, ampliações e intervenções realizadas ao longo de sua vida útil. Para gerentes de engenharia, essa informação é especialmente relevante porque projetos de retrofit, modernização e expansão dependem diretamente da confiabilidade das condições existentes. Quanto maior a diferença entre os desenhos arquivados e aquilo que está instalado, maior tende a ser a quantidade de horas consumidas em verificações, revisões e novas visitas ao campo.
Em uma indústria em operação, dificilmente toda a infraestrutura permanece exatamente como foi concebida no projeto original. Tubulações são desviadas, equipamentos são substituídos, estruturas recebem reforços e novos sistemas são instalados para atender mudanças de processo. Entretanto, essas intervenções nem sempre são incorporadas à documentação com a mesma velocidade com que acontecem fisicamente. Assim, desenhos tecnicamente corretos no momento da emissão podem deixar de representar a instalação anos depois.
Por esse motivo, o as built industrial não deve ser entendido apenas como um conjunto de desenhos produzido para encerrar um contrato. Quando é estruturado a partir de dados confiáveis, ele se transforma em uma base de engenharia que poderá ser reutilizada durante retrofits, ampliações, estudos de interferência, manutenção e planejamento de novos investimentos.
O que é as built industrial?
O termo as built pode ser traduzido como, “como construído”. Na prática industrial, porém, seu significado é mais abrangente, pois a documentação precisa representar não apenas aquilo que foi construído originalmente, mas também aquilo que permaneceu instalado depois de sucessivas modificações.
Essa documentação pode assumir diferentes formatos. Plantas bidimensionais continuam sendo utilizadas, assim como modelos tridimensionais, layouts, documentação de tubulações e modelos BIM. Entretanto, o formato do arquivo é menos importante do que sua capacidade de representar de maneira adequada a condição física existente.
Essa distinção é fundamental. Um arquivo pode estar tecnicamente organizado, possuir layers padronizados e seguir procedimentos documentais rigorosos, mas ainda assim estar errado em relação ao campo. Por isso, um bom processo de as built industrial começa pela captura da condição existente e não apenas pela revisão da documentação disponível.
A literatura técnica sobre Scan to BIM apresenta exatamente essa diferença entre condição projetada e condição construída. Modelos de projeto não necessariamente registram alterações realizadas durante construção, operação ou reformas, enquanto o levantamento tridimensional pode ser utilizado para reconstruir uma representação atualizada da instalação.
O maior risco é acreditar que o desenho antigo ainda representa a planta
Desenhos históricos possuem enorme valor para a engenharia porque registram conceitos, dimensões e decisões tomadas durante diferentes fases do empreendimento. Contudo, utilizar esses documentos como representação definitiva do campo sem uma etapa de verificação pode introduzir uma premissa perigosa em projetos brownfield.
Uma tubulação que foi desviada durante uma parada pode nunca ter sido atualizada no arquivo oficial. Analogamente, uma plataforma pode ter sido ampliada para facilitar manutenção e um equipamento pode ter sido reposicionado durante uma modernização. Isoladamente, cada alteração parece pequena; acumuladas durante dez ou vinte anos, elas podem criar uma planta significativamente diferente daquela representada na documentação.
É exatamente nesse contexto que o as built com nuvem de pontos ganha relevância. Em vez de reconstruir a instalação somente a partir de suposições, croquis e desenhos antigos, a geometria pode ser capturada diretamente no ambiente físico e posteriormente utilizada como referência pelos projetistas.
Para um gerente de engenharia, essa diferença afeta diretamente prazo e risco. Quanto mais informações precisam ser confirmadas depois que o detalhamento começou, maior tende a ser a interferência sobre cronograma, mobilização e produtividade da equipe.
As built industrial e retrofit precisam fazer parte da mesma estratégia
Retrofit industrial é, por definição, uma intervenção sobre uma condição existente. A nova solução precisa conviver com equipamentos, estruturas, tubulações, bandejamentos e diferentes sistemas que já ocupam o espaço físico. Portanto, a qualidade da informação sobre aquilo que existe determina a qualidade das premissas utilizadas no projeto.
Quando essa base é incompleta, verificações adicionais passam a ser realizadas durante o detalhamento. Fotografias são procuradas, medidas precisam ser confirmadas e profissionais que conhecem determinada área são consultados. Em situações mais críticas, novas mobilizações são programadas apenas para recuperar informações que deveriam estar disponíveis desde o início.
A captura da realidade em projetos de retrofit atua justamente sobre esse problema. A instalação é registrada antes que as etapas mais intensivas de engenharia avancem, permitindo que o ambiente existente seja utilizado como referência durante o desenvolvimento da nova solução.
Nesse sentido, o as built industrial deixa de ser somente uma obrigação documental executada depois da obra. Ele também pode ser utilizado como ponto de partida para a próxima modificação da planta.
Nuvem de pontos mudou a forma de produzir as built industrial
Durante décadas, grande parte dos levantamentos de instalações existentes foi baseada em medições pontuais, fotografias e croquis. Esses métodos continuam sendo úteis em diferentes situações, mas possuem uma característica inevitável: a equipe precisa decidir antecipadamente quais informações devem ser coletadas.
Uma nuvem de pontos modifica essa lógica porque uma grande quantidade de informações tridimensionais é capturada durante o levantamento. Milhões de pontos são posicionados no espaço para representar superfícies, equipamentos, estruturas, tubulações e outros elementos visíveis da instalação.
Posteriormente, esses dados podem ser consultados no escritório. Uma dimensão que não parecia importante no momento da visita pode se tornar necessária semanas depois. Da mesma forma, uma interferência identificada durante o detalhamento pode ser analisada diretamente na base tridimensional, reduzindo a dependência de memória, fotografias isoladas ou novos deslocamentos.
Pesquisas sobre Scan to BIM descrevem esse fluxo como uma sequência composta por aquisição dos dados, processamento da nuvem de pontos e transformação das informações geométricas em representações digitais estruturadas. Portanto, o valor não está apenas no escaneamento, mas no uso posterior dos dados dentro da engenharia.
O laser scanner registra muito mais do que as medidas escolhidas em campo
Em um levantamento convencional, as medições são realizadas nos pontos considerados necessários pela equipe naquele momento. Essa abordagem pode funcionar adequadamente em áreas pequenas ou quando o objetivo está perfeitamente delimitado. Entretanto, prever todas as perguntas que surgirão durante um retrofit complexo nem sempre é possível.
O laser scanner registra uma quantidade muito maior de geometria. Diferentes posições de captura são combinadas durante o processamento até formar uma base tridimensional da área levantada. Dessa maneira, relações espaciais entre estruturas, tubulações e equipamentos podem continuar sendo analisadas depois que a equipe já deixou a instalação.
Esse princípio também permite que a informação seja utilizada por pessoas que não participaram do levantamento. Um projetista mecânico pode analisar uma área semanas depois da captura, enquanto outro profissional pode utilizar os mesmos dados para estudar estruturas ou acessos. Assim, o levantamento deixa de atender apenas ao profissional que esteve em campo e passa a atender a diferentes disciplinas.
Para a gestão de engenharia, essa reutilização aumenta o valor do levantamento. A informação é capturada uma vez, porém pode continuar apoiando decisões durante diferentes etapas do projeto.
As built industrial não significa entregar apenas uma nuvem de pontos
Embora a nuvem de pontos seja uma excelente representação geométrica da condição existente, ela não precisa ser o único entregável. O formato final deve ser definido conforme a necessidade da engenharia.
Em determinados projetos, a própria nuvem pode ser utilizada diretamente pelos projetistas. Em outros, são necessários desenhos 2D, modelos tridimensionais ou modelos BIM contendo somente os elementos relevantes. Consequentemente, o escopo deve ser estabelecido de acordo com a finalidade e não pela simples disponibilidade da tecnologia.
Esse cuidado evita dois extremos. O primeiro é capturar ou modelar menos informação do que o projeto realmente necessita. O segundo é transformar toda a instalação em um modelo excessivamente detalhado, consumindo horas sem produzir valor proporcional.
A decisão correta, portanto, passa pelo uso futuro da documentação. Um as built para retrofit de tubulações possui necessidades diferentes de uma atualização de layout, enquanto um estudo estrutural exige informações distintas das utilizadas em gestão patrimonial.

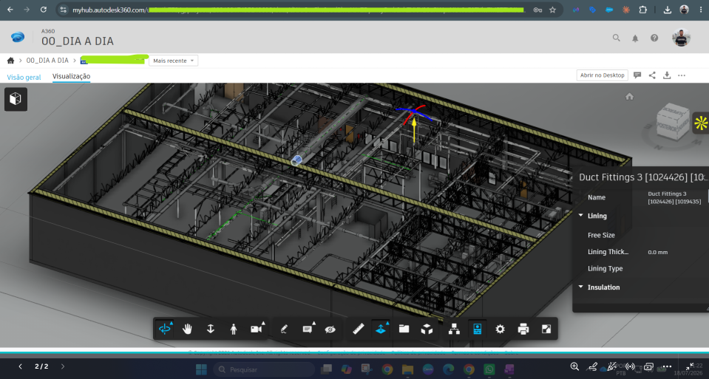

As built industrial com BIM organiza a realidade capturada
Uma nuvem de pontos representa geometria. Entretanto, ela não sabe, por si só, que determinado conjunto de pontos corresponde a uma viga, uma parede ou um equipamento. Essa interpretação é adicionada quando parte dos dados é transformada em elementos estruturados.
A integração entre BIM e nuvem de pontos permite justamente essa transição. A nuvem permanece como referência das condições existentes, enquanto os elementos importantes são reconstruídos dentro de um modelo organizado para as necessidades do projeto.
Esse processo é frequentemente chamado de Scan to BIM. A realidade é inicialmente capturada, os dados são tratados e, posteriormente, os elementos necessários são reconstruídos em uma plataforma de modelagem. Estudos recentes mostram que essa metodologia vem avançando também na automação, embora interpretação, qualidade dos dados e definição do escopo continuem sendo etapas determinantes.
O as built BIM pode, portanto, ser compreendido como uma camada adicional sobre a captura geométrica. O modelo passa a possuir elementos classificados e organizados segundo a finalidade definida para sua utilização.
Mais detalhamento não significa necessariamente um as built melhor
Existe uma tendência natural de relacionar qualidade à quantidade de elementos modelados. Entretanto, esse raciocínio pode produzir modelos caros, pesados e desnecessariamente complexos.
Cada componente reconstruído exige horas de interpretação, modelagem e verificação. Se determinado detalhe não será utilizado em projeto, manutenção ou gestão, sua inclusão precisa ser tecnicamente justificada.
Por isso, o nível de desenvolvimento deve ser definido antes que a modelagem seja iniciada. Um estudo preliminar pode exigir apenas grandes volumes, estruturas e interferências principais, enquanto um projeto de detalhamento mecânico pode exigir representação muito mais precisa de tubulações e equipamentos.
A própria modelagem BIM industrial sobre nuvem de pontos é estruturada a partir dessa relação entre levantamento, modelagem e finalidade do projeto. A nuvem funciona como referência da condição física, enquanto o modelo é produzido segundo os elementos necessários à engenharia.
Assim, o melhor as built industrial não é aquele que contém a maior quantidade possível de informação. É aquele que contém a informação adequada para as decisões que serão tomadas.
As built industrial para projetos de tubulação
Projetos de tubulação representam uma das aplicações mais críticas porque novas linhas precisam atravessar ambientes já ocupados. Estruturas, equipamentos, tubulações existentes e sistemas elétricos disputam espaço dentro da mesma instalação, e pequenas diferenças geométricas podem afetar a viabilidade de uma rota.
Quando a condição existente é disponibilizada em uma nuvem de pontos, novas soluções podem ser desenvolvidas considerando a geometria capturada. Interferências podem ser identificadas durante o projeto, antes que materiais sejam fabricados e enviados para o campo.
Essa antecipação possui impacto direto sobre produtividade. Uma interferência corrigida no ambiente digital tende a ser muito menos onerosa do que uma interferência descoberta durante uma parada industrial, quando equipes, equipamentos e cronogramas já estão mobilizados.
Por consequência, o as built industrial passa a funcionar como uma ferramenta de redução de incerteza. Quanto mais cedo a condição existente é conhecida, menor tende a ser a quantidade de decisões emergenciais durante montagem.
Estruturas e equipamentos também dependem de documentação atualizada
A mesma lógica é aplicada a projetos estruturais e instalação de equipamentos. Posição de pilares, vigas, plataformas, suportes e acessos pode influenciar diretamente a solução desenvolvida pela engenharia.
Em substituições de equipamentos, por exemplo, não basta conhecer as dimensões nominais do novo ativo. O espaço disponível, a rota de movimentação, as estruturas próximas e as condições para montagem também precisam ser avaliadas.
Uma base as built pode auxiliar nessas análises porque a geometria da instalação permanece disponível durante o planejamento. Assim, reuniões de engenharia podem ser realizadas utilizando uma referência comum, reduzindo interpretações diferentes sobre a mesma área.
Essa disponibilidade também melhora a comunicação com fornecedores externos. Mesmo quando determinada empresa não participou do levantamento original, o ambiente digital pode ser utilizado para contextualizar a instalação e suas restrições físicas.
As built industrial ajuda a preservar conhecimento técnico
Instalações maduras possuem um patrimônio que raramente aparece no balanço: o conhecimento acumulado pelas pessoas que trabalham nelas há muitos anos. Esses profissionais conhecem modificações, particularidades e decisões que nem sempre foram registradas nos documentos.
Enquanto essas pessoas permanecem disponíveis, várias inconsistências documentais acabam sendo resolvidas por meio de consultas informais. Entretanto, essa estratégia cria dependência de conhecimento individual.
Profissionais mudam de área, se aposentam e deixam a organização. Quando isso acontece, parte da memória técnica pode desaparecer junto com eles.
Um as built industrial bem estruturado contribui para reduzir essa dependência. A condição física deixa de existir somente na memória das pessoas e passa a ser registrada em uma base que pode continuar sendo utilizada pelas futuras equipes de engenharia.
Manutenção e confiabilidade também podem utilizar o as built
A documentação atualizada não precisa ficar restrita às equipes de projetos. Manutenção e confiabilidade também dependem de conhecimento sobre a configuração física dos ativos.
Antes de determinadas intervenções, equipamentos, acessos e interferências podem ser analisados. Além disso, a informação tridimensional pode facilitar o planejamento de atividades que envolvam desmontagens, içamentos ou acesso a regiões congestionadas.
Esse benefício aumenta quando as mesmas equipes atendem diversas unidades. Uma base digital reduz a dependência de consultas presenciais para diversas análises preliminares.
Em pesquisas internas realizadas pela GENIA com clientes que utilizam tecnologias de captura da realidade, foram registrados casos de redução de aproximadamente 30% nos custos de viagens das áreas de engenharia e confiabilidade. Os resultados variam conforme a empresa e a aplicação, mas demonstram como o acesso a informações da planta pode produzir ganhos além da elaboração do projeto.
Retrofit pode consumir menos horas quando a realidade está disponível
Outro efeito aparece diretamente sobre as horas de engenharia. Quando a condição existente está documentada, menos tempo tende a ser consumido procurando fotografias, solicitando medidas e confirmando informações de campo.
Em pesquisas internas da GENIA, também foram registrados casos com redução próxima de 40% nas horas de engenharia empregadas em projetos de retrofit e ampliação depois da adoção de processos de captura da realidade. Novamente, esse percentual não deve ser entendido como garantia aplicável a todos os projetos, pois depende da complexidade e da forma como os dados são incorporados ao fluxo de trabalho.
Entretanto, o mecanismo que produz o ganho é claro. Projetistas passam menos tempo recuperando informação e podem dedicar uma parcela maior de suas horas à concepção, análise e detalhamento.
Assim, o retorno de um as built industrial não aparece somente na documentação entregue. Parte importante do valor está nas horas que deixam de ser gastas tentando descobrir aquilo que já poderia estar documentado.
O as built também pode ser utilizado para verificar aquilo que foi executado
A captura tridimensional não precisa ser realizada somente antes do projeto. Depois de uma intervenção, uma nova campanha pode registrar a condição efetivamente construída.
A nuvem resultante pode então ser comparada ao modelo utilizado durante o desenvolvimento. Desvios entre projeto e execução podem ser identificados antes que a documentação final seja consolidada.
Essa abordagem modifica o conceito tradicional de as built. Em vez de depender exclusivamente de marcações manuais realizadas durante a obra, a condição final pode ser novamente capturada.
Esse tipo de comparação entre condição projetada e condição medida é uma das aplicações discutidas em fluxos Scan-to-BIM e Scan-vs-BIM. A literatura técnica aponta justamente a utilização de nuvens de pontos como base para representar condições as-is e verificar modelos digitais.
As built industrial não deveria começar no encerramento do contrato
Quando toda a atualização documental é deixada para o final, parte da informação necessária pode já ter sido perdida. Modificações foram executadas meses antes, equipes mudaram e decisões tomadas no campo podem não ter sido registradas com detalhes suficientes.
Consequentemente, o documento final precisa ser reconstruído a partir de registros incompletos. O processo passa a depender de fotografias, anotações e da memória dos profissionais envolvidos.
Uma abordagem mais consistente consiste em tratar a documentação como parte do processo de engenharia. Capturas podem ser realizadas em momentos estratégicos e modificações relevantes podem ser registradas conforme a execução avança.
Dessa maneira, o as built industrial deixa de ser uma atividade administrativa realizada no último momento e passa a funcionar como controle da informação técnica.
Drones, laser scanners e diferentes tecnologias podem participar do mesmo as built
Nem toda área industrial possui as mesmas características. Ambientes externos extensos apresentam necessidades diferentes de regiões internas congestionadas por tubulações e equipamentos.
Drones podem ser utilizados para cobrir grandes áreas, terrenos, coberturas e regiões externas. Laser scanners terrestres, por outro lado, oferecem vantagens em ambientes nos quais a geometria precisa ser registrada com alta densidade a partir de diferentes posições.
A própria trajetória tecnológica da GENIA inclui mapeamento industrial com drones, produção de nuvem de pontos e modelagem sobre dados capturados por diferentes tecnologias.
Portanto, o equipamento não deveria definir o as built. Primeiro devem ser estabelecidos objetivo, precisão, disciplinas envolvidas e formato da entrega; posteriormente, a tecnologia de captura é selecionada.
Um as built industrial confiável é infraestrutura de informação
A maneira mais adequada de avaliar um as built talvez seja imaginar o momento em que ele será utilizado novamente. Uma ampliação será planejada, um equipamento precisará ser substituído ou uma nova linha terá de atravessar uma área congestionada.
Nesse momento, a empresa terá duas possibilidades. A primeira será confiar em desenhos antigos, procurar fotografias e mobilizar profissionais para confirmar aquilo que existe. A segunda será consultar uma base atualizada que represente as condições da instalação.
É nessa comparação que o valor do as built industrial fica mais evidente. Ele não é apenas um documento técnico arquivado depois de uma obra, mas uma infraestrutura de informação que pode continuar reduzindo incertezas durante o ciclo de vida da planta.
Por isso, a discussão sobre custo não deveria considerar somente quanto será investido para produzir a documentação. Também deveriam ser consideradas as horas de engenharia, viagens, revisões e retrabalhos que podem ser provocados pela ausência de informações confiáveis.
As built industrial transforma a condição física da planta em uma base para decisões
As built industrial possui maior valor quando representa com confiabilidade aquilo que existe e quando sua estrutura está alinhada às necessidades futuras da engenharia. Laser scanners, drones, nuvens de pontos e BIM ampliaram a capacidade de registrar instalações complexas, mas a tecnologia somente produz resultado quando é utilizada dentro de um processo bem definido.
O objetivo não precisa ser digitalizar indiscriminadamente cada elemento da fábrica. Em muitos casos, o melhor caminho é começar pelas áreas que receberão retrofit, expansão ou substituição de equipamentos e definir o nível de informação conforme o projeto.
Dessa forma, a documentação deixa de ser produzida apenas para atender uma exigência contratual. Ela passa a reduzir incertezas, preservar conhecimento e criar uma base mais confiável para novas decisões de engenharia.
